1 、HTF 型消防高溫排煙軸流風機概述

1.1.HIF  型消防高溫排煙軸流風機，其基本形式為軸流式結構，采用耐高溫電機，配設專門的 電機冷卻系統，產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗 方法》進行耐高溫試驗，在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連 續運轉20小時/次不損壞，可用于通風排煙兩用。

1.2.產品分類

●按安裝方式分：臥式和屋頂式(W 型)。

●按風量風壓分：常壓型有I 型、Ⅱ型(雙 速);中壓型(葉輪為斜流式)有Ⅲ、V 型(雙速);低 壓 型 有D? 、D? 型 。

●按調速方式分：?jiǎn)嗡佟㈦p速、變頻(采用變 頻電機，配變頻控制器，實行無級調速，以適應不 同工況，建議調節頻率鎖定在25Hz~50Hz)。

1.3.為適應不同場所噪聲要求，風機均可配 不同長度消聲器，也可做成包覆式。

2 、HTF 型消防高溫排煙軸流風機工作條件

工作溫度：-20~+60℃(可連續運轉);

耐高溫：100℃(可連續運轉20小時),300℃(可連續運轉60分鐘);

濕    度：<90%;

介質條件：空氣(含塵量不超過100mg/m2);

工作電源：三相、380V/50Hz。

3 、HTF 型消防高溫排煙軸流風機應用

風機可廣泛應用于高層建筑、烘箱、地下車庫、隧道等通風排煙場所。

4、HTF 型消防高溫排煙軸流風機配置

4.1.標準配置

●葉輪； ●機殼(風筒、導葉、內筒、電機支架);●電機；

●冷卻葉輪； ●底腳； ●冷卻風管。 4.2.備選件及附件(訂貨時注明是否購買)

※減振設備；※控制箱；※網罩；※對接法蘭。

5 、HTF型消防高溫排煙軸流風機加工工藝

5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。 葉輪經靜、動平衡校正，平衡精度不大于G5.6 級 。

5.2.外筒法蘭為采用整體翻邊旋壓而成。

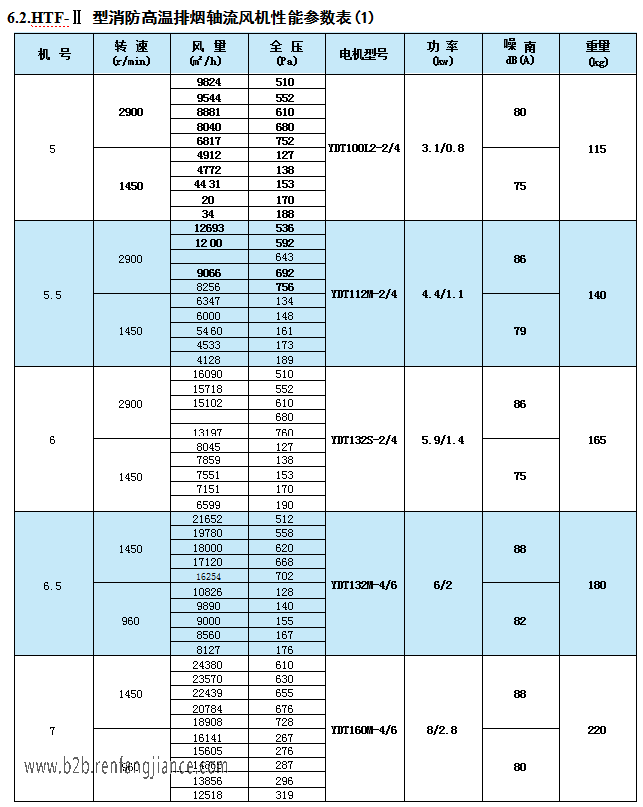

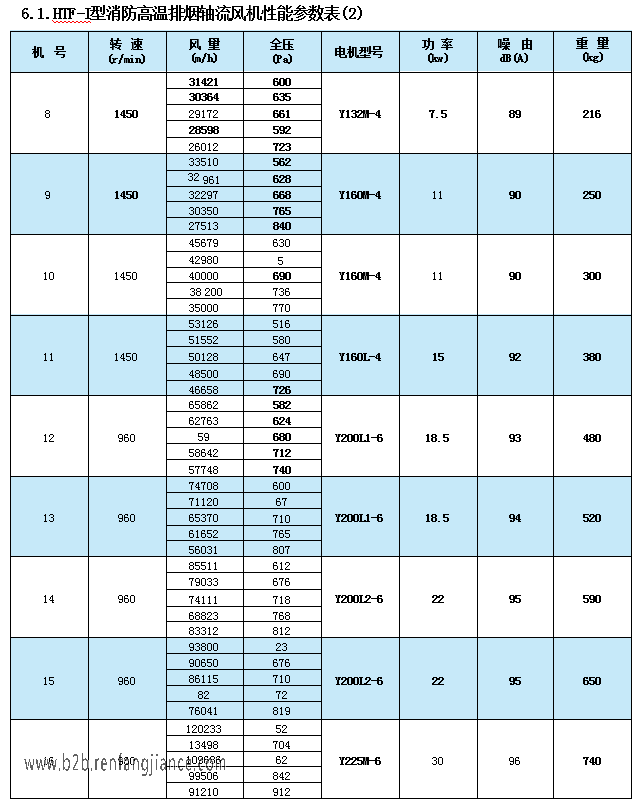

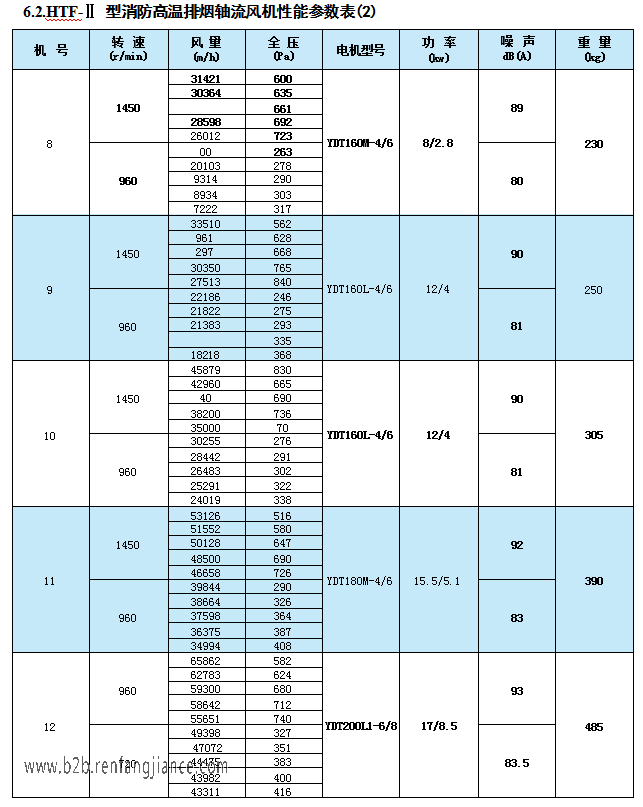

6 、HTF 型消防高溫排煙軸流風機性能參數表
