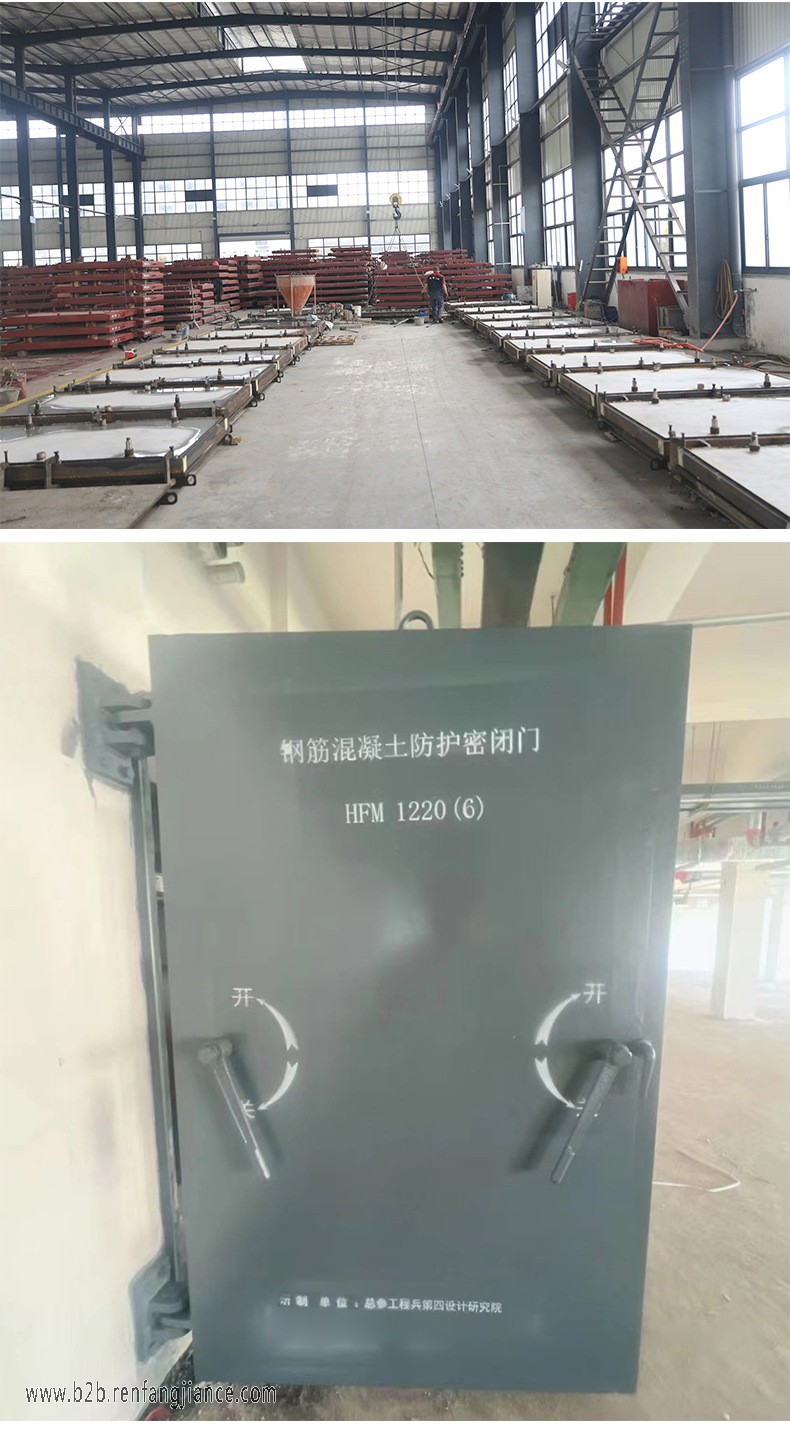

鋼筋砼防護密閉門也叫鋼筋混凝土防護密閉門。防護密閉門設置在出入口最外側,具有阻擋沖擊波和隔絕毒劑兩種功能。防護密閉門應能阻擋沖擊波,滿足相應的抗力要求。選用時,不僅應滿足洞口尺寸的需要,還應滿足設計壓力要求。鋼筋混凝土門具有價格便宜,防早期核輻射性能好等優勢。但因其自重較大,故一般用于尺寸相對較小的人員出入口。
設備分類
1、鋼筋混凝土防護密閉門采用平開式。按門扇數量劃分,有單扇人防門和雙扇人防門兩種。
(1) 單扇門一般用于尺寸較小的人員出入口。
(2) 雙扇門一般用于尺寸較大的車輛出入口。
2、鋼筋混凝土防護密閉門按洞口處有無門檻劃分,有固定門檻 、活門檻兩種。
⑴固定門檻系列人防門具有防護可靠、造價較低等優勢,但因洞口處有一高150mm的固定門檻,一般用于平時人員進出不多的門洞(如濾毒室的門)。
⑵活門檻系列人防門的造價稍高,其門檻在臨戰時安裝,戰時能滿足相應的防護、密閉等要求;平時門洞處沒有門檻,方便人員、車輛的通行,也符合消防疏散的要求,適宜用在平時人員、車輛進出較多的門洞。
規格標準
設備名稱 | 洞口尺寸(寬×高)(mm) | 門檻狀況 | 適用范圍 |
鋼筋混凝土單扇防護密閉門 | 700×1600 800×1800 800×2000 900×2000 1000×2000 1200×2000 1300×2000 1500×2000 | 平時、戰時都有門檻 | 適用于平時進出人員較少的出入口 |
鋼筋混凝土單扇活門檻防護密閉門 | 800×2000 900×2000 1000×2000 1200×2000 1300×2000 1500×2000 | 平時無門檻,戰時有門檻 | 適用于平戰結合防空地下室的人員出入口 |
鋼筋混凝土雙扇防護密閉門 | 2000×2000 2500×2500 3000×2500 4000×2500 | 平時、戰時都有門檻 | 適用于平時進出人員、車輛較少的出入口 |
選用標準
防護設備的選用應依據戰時的防護要求、戰時和平時的使用要求,選用經國家人防主管部門批準的標準系列產品。國家建筑標準設計圖集07FJ01-03《防空地下室建筑設計》(2007年合訂本)中有關防護設備選用部分見下表:
設 備 名 稱 | 圖集編號 | 圖 集 名 稱 |
鋼筋混凝土單扇(固定門檻)防護密閉門 | 07FJ03 | 《防空地下室防護設備選用》 |
鋼筋混凝土單扇活門檻防護密閉門 | - | - |
鋼筋混凝土雙扇(固定門檻)防護密閉門 | - | - |
防護設備的代號及其含義
抗力級別: -5:用于5級防空地下室出入口;
-6:用于6級防空地下室出入口;
-G5:用于5級防護單元之間連通口;
-G5:用于6級防護單元之間連通口。
