人民防空工程是國防工程的重要組成部分,是保持國家戰爭潛力和保護人民生命財產安全的有效手段和措施。隨著我國國民經濟的高速持續發展,城市建設規模和建設水平不斷地提高,作為與經濟建設協調發展、與城市建設相結合的人民防空工程建設,尤其是人民防空地下室工程的建設將得到空前的發展。由于人民防空工程施工具有較強的專業性、政策性,不僅對施工單位資質上有嚴格的規定,而且相關政策、法規、技術規范等都對人民防空工程有詳細、嚴格的要求,有些還是不易公開的、涉及國家機密的文件。但是,在防空地下室建設過程中,由于建設人員對人防工程重點、難點的了解不夠,接觸不多,致使在施工中出現如下問題:在鋼筋混凝土工程的底板、墻體、頂板漏放拉結鋼筋;在主要出入口、次要出入口四周密閉墻固定模板時用PVC穿墻對接螺栓;通風管穿密閉墻預留洞等現象,不僅造成工程大量的返工,還降低了防空地下室的防護需求,下面是本人在工作中的一點體會,通過以下幾點注意事項,能給建設單位減少施工中的返工,提高防空地下室施工質量。

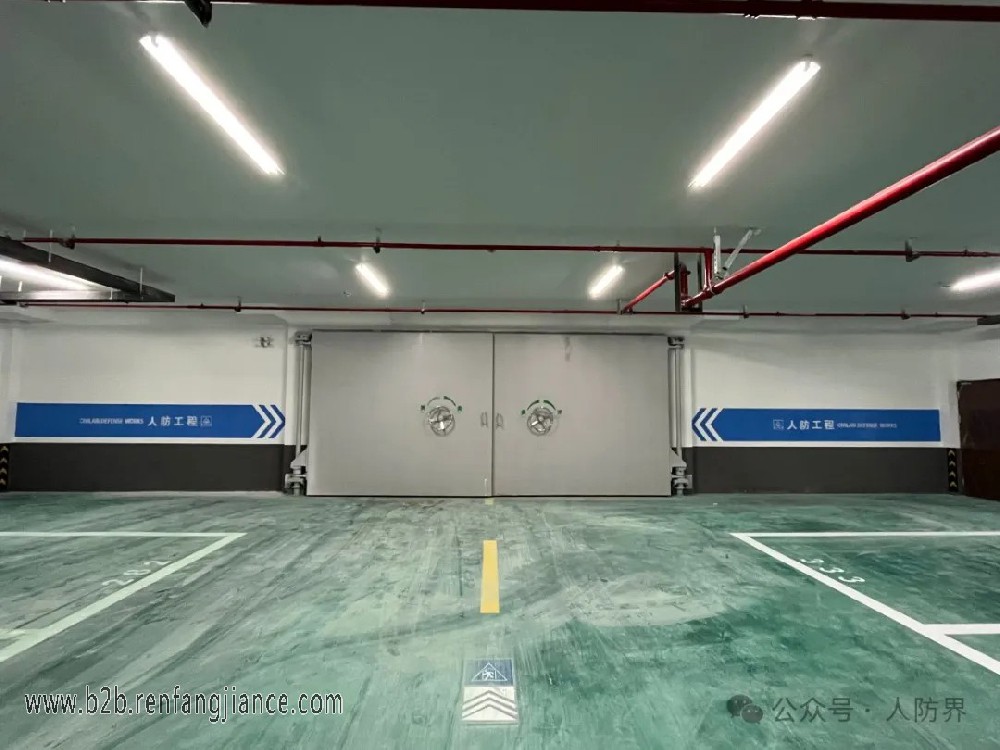

1) 拉結鋼筋。防空地下室工程雙面配筋的鋼筋混凝土頂板、底板、墻體,為保證振動環境中鋼筋與受壓區混凝土共同工作,在上、下層或內、外層鋼筋之間應設置梅花形排列的拉結鋼筋,鋼筋直徑不小于6,間距不大于500mm(設計規范第4.11.11條);在實際檢查人防工程施工現場時,發現有些設計單位在施工圖中未標注拉結鋼筋的布置方法或作法,施工單位未施工過人防工程,對人防的要求不太了解,出現拉結鋼筋漏布現象。2) 集水坑。防空地下室在遭到化學襲擊的一段時間后,當室外染毒的濃度下降到允許濃度后,為了對主要出入口和進風口進行洗消,以便用來匯集洗消的污水,故在戰時主要出入口的防護密閉門外通道內以及進風口的豎井通道內,應設置洗消污水集水坑。洗消污水集水坑可按平時不使用,戰時使用手動排水設備(或移動式電動排水設備)設計。坑深不宜小于0.6m;容積不宜小于0.5m3;當因平時的需要口部已經設有集水坑時,戰時可不再設置(設計規范第3.4.10條)。在實際人防工程中,有些集水坑的深度在底板以下,要在底板施工時反復校驗,以保證滿足0.6m的最低要求。3) 戰時封堵凹槽。對臨戰時采用預制構件封堵的平時出入口,其洞口凈寬不宜大于7.00m,凈高不宜大于3.00m;且在一個防護單元中不宜超過2個(設計規范3.7.5)。施工時,應在鋼筋綁扎階段注意預埋角鋼框,預留300mm寬,120mm高的凹槽(作法見《07FJ02》)。4) 加強鋼筋。鋼筋混凝土平板防護密閉門門框墻、門洞四角的內外側,當墻厚不大于400mm時,應各配置2根直徑16mm的斜向鋼筋,長度不應小于1000mm;當墻厚大于400mm時,應各配置3根直徑16mm的斜向鋼筋,其長度不應小于1100mm(設計規范第4.11.12條、作法詳見《07FG04》)。密閉門門框墻未做要求。5) 防護密閉門、密閉門施工要求。施工時均應先立門框,然后綁扎四周鋼筋。門扇的安裝應在門框墻混凝土澆筑28d后進行。門扇安裝后,應按有關規定進行全面質量檢驗(作法詳見《07FG04》)。6) 活門檻。采用活門檻時下門檻取消,門洞與地下室地面相平(含建筑做法),但要注意活門檻安裝位置在平時使用時設置的鋼墊板,墊板厚10mm(作法詳見《07FG04》)。7) 梁設置。按要求在門框墻上方設置梁時,人防通道的兩道人防門門框墻之間的凈尺寸應考慮梁凸出墻面的寬度(作法詳見《07FG04》)。8) 門框墻柱設置。防護密閉門門框墻為懸臂板設計時,要注意水平受力鋼筋的直徑、間距、錨固方向、錨固長度,水平受力鋼筋應配置在鋼筋外側,門框墻受力鋼筋要封閉。在門框設置水平梁、柱時,其方向應朝向人防區內(作法見07FG04)。9) 吊鉤預埋。防護密閉門、密閉門、臨戰封堵以及頂板內預埋吊鉤土建單位不得漏埋(作法見07FJ03)。
10)豎井爬梯設置。豎井式出入口,在一側居中設置爬梯,出口上端宜設置安全抓桿,與濾毒室相連接時在其上口的頂板宜設置吊鉤,地面通風口設多面進風百葉窗,其中靠爬梯側為活置式,口徑不小于500mm×800mm(作法見《07FJ02》《07FG02》)。
1)模板一般要求。防空地下室施工所采用的模板及支架必須具有足夠的強度、剛度、穩定性;保證工程結構和構件各部分形狀、尺寸和相互位置的正確(驗收規范第6.2.1條);2)對拉螺栓。臨空墻、門框墻的模板安裝,其固定模板的對拉螺栓上嚴禁采用套管、混凝土預制構件等(驗收規范第6.2.1條);3)保護層厚度。門框墻鋼筋混凝土保護層厚度,按板計算時為20mm,按梁計算時為25mm(作法見《07FG04》)。1) 通風管。設置在染毒區的進、排風管,應采用2mm～3mm厚的鋼板焊接成型,其抗力和密閉防毒性能必須滿足戰時的防護需要,且風管應按0.5%的坡度坡向室外(規范第5.2.12條);2)手動密閉閘門安裝方向。閘門上箭頭標志方向應與沖擊波方向一致;3) 通風管預埋。戰時通風穿人防墻體(臨空墻、門框墻、密閉墻)管道必須預埋到位,預埋管應加止水翼環,該翼環應與預埋管滿焊,翼環寬度不小于50mm、板材厚不小于3mm。平時通風管穿人防墻體(臨空墻、門框墻、密閉墻)時不能預留孔洞,必須在人防墻體有平戰轉換措施(作法見《07FK02》);4)測壓管預埋。在進風口部頂板內預埋超壓裝置DN15鍍鋅鋼管(作法見《07FK02》)。
1) 音響信號按鈕設置。主要出入口防護密閉門外側應設置有防護能力的音響信號按鈕,音響信號應設置在值班室或防化通信值班室內(規范第7.3.8條、作法見《07FD02》);2) 通風方式顯示控制。三種通風方式顯示箱、控制箱安裝到位;3)門框墻預埋管。防護密閉門門框墻、密閉門門框墻上均應預埋4根～6根備用管,管徑為50mm～80mm,管壁厚度2.5mm的熱鍍鋅鋼管,并應符合防護密閉要求(設計規范第7.4.5條,作法見《07FD02》);4)配電箱、照明箱、控制箱安裝。防空地下室的外墻、臨空墻、防護密閉隔墻、密閉隔墻等具有防護密閉功能。各類動力配電箱、照明箱、控制箱嵌墻暗裝時,使墻體厚度減薄,會影響到防護密閉功能,所以不得在此類墻體上嵌墻暗裝。若須設置時,應采取掛墻式明裝(設計規范第7.3.4條)。今天,和平與發展是時代的主題,但是我國仍面臨著多重安全威脅。合格的人民防空工程,它的戰備功能眾所周知。而在戰時,合格的人民防空工程可為群眾提供避難場所,為人民群眾撐起安全保護傘。加快人民防空工程建設、提高人民防空工程質量,就是加快為人民群眾積累安全。正如中央指出的,這是一項利國利民的社會公益事業。在工程中的幾個重要環節、部位,在人防口部的防護密閉處理、主要結構部分底板、柱、梁、墻體,鋼筋綁扎、模板支護、混凝土澆筑、防水技術措施、人防特種設備預埋件、進出管線孔洞預埋套管、平戰措施轉換落實等關鍵部位,避免了施工單位返工所造成的不必要開支,保證施工工期,為建設單位節省了建設資金。
